DXライブラリとC言語でゲーム制作。今回はシェイプキーの設定について。表情の変化をさせたい場合などに。
シェイプキーの設定をしたい
シェイプキーとはオブジェクトの形状を記憶する機能のこと。これを使うことで表情の変化などができるようになる。シェイプキーを利用する場合当然ながらBlenderなどの3Dモデリングソフトなどで作成する必要がある。

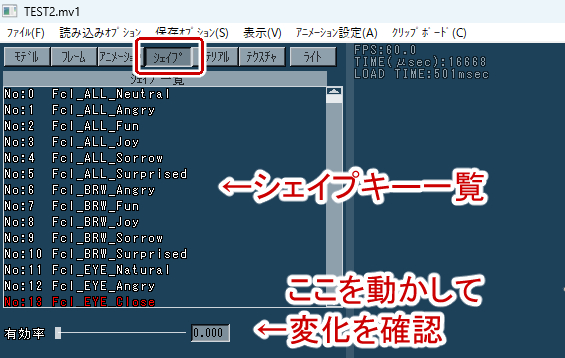

作成したシェイプキーを確認する場合はDxLibModelViewerを開き、「シェイプ」タブから確認する。No.*の横の名前が各シェイプキーの名前。有効率のバーを動かすことで変化を確認できる。
コード上でシェイプキーを設定する場合はまず MV1SearchShape() で設定したいシェイプキーの番号を取得する。
宣言：int MV1SearchShape(int MHandle, char *ShapeName);
引数：int MHandle モデルのハンドル
char *ShapeName 検索するシェイプキーの名前
戻り値：0以上 指定名のシェイプキーの番号
-2 指定名のシェイプキーが見つからなかった
-1 エラー発生
そして MV1SetShapeRate() で指定のシェイプキーの設定をする。
宣言：int MV1SetShapeRate(int MHandle, int ShapeIndex, float Rate);
引数：int MHandle モデルのハンドル
int ShapeIndex 有効率を設定するシェイプキーの番号
float Rate 適応率（0.0f~1.0f）
戻り値：0 成功
-1 エラー発生
シェイプキーによる形状変化は処理が重めなのでスマホ・低スペックのPC（ゲーミング向けではない通常のノートパソコン）の場合は注意。
実装
それでは実装。今回はプレイヤーモデルにある任意のシェイプキーの有効率を変化させてみる。
まずDefine.hにシェイプキーの有効率変化パターンの列挙体を追加する。
Define.h
//シェイプの有効率の変化パターン列挙体
typedef enum {
SHAPE_NONE, //シェイプの有効率をデフォルト（0）にする
SHAPE_PLAY, //シェイプの有効率を1.0fに近づける
SHAPE_REVERSE, //シェイプの有効率を0.0fに近づける
SHAPE_STOP //シェイプの有効率の更新を止める
}ShapeChangeType;
extern ShapeChangeType shapechangetype;続いてPlayerの構造体にシェイプキー関連の変数を追加する。
Player.cpp
//プレイヤーの構造体
typedef struct {
//以下を追加
float ShapeRate; //シェイプキーの有効率
int ShapeChangeMode; //シェイプキーの有効率変化タイプ
}player_t;追加した変数の初期化を書き加える。
//初期化
void Player_Initialize() {
//中略
//シェイプキーの有効率初期化
player.ShapeRate = 0.0f;
//シェイプキーの有効率変化パターンの初期化
player.ShapeChangeMode = SHAPE_NONE;
}そしてシェイプキーの設定をする関数を追加する。
//シェイプキーの設定
void Player_ShapeChange() {
int ShapeIndex = -2;
//指定のシェイプの番号をモデル中から検索する
ShapeIndex = MV1SearchShape(player.ModelHandle, "（設定したいシェイプキーの名前）");
//指定のシェイプキーがあれば適応率を変更する
if (ShapeIndex >= 0) {
//適応率を変更
switch (player.ShapeChangeMode) {
case SHAPE_NONE:
player.ShapeRate = 0;
break;
case SHAPE_PLAY:
player.ShapeRate += 0.1f;
break;
case SHAPE_REVERSE:
player.ShapeRate -= 0.1f;
break;
case SHAPE_STOP:
break;
default:
break;
}
//ShapeChangeModeの切り替え
if (player.ShapeRate > 1.0f) {
player.ShapeRate = 1.0f;
player.ShapeChangeMode = SHAPE_REVERSE;
}
else if (player.ShapeRate < 0) {
player.ShapeRate = 0;
player.ShapeChangeMode = SHAPE_NONE;
}
//シェイプキーの適応率を設定
MV1SetShapeRate(player.ModelHandle, ShapeIndex, player.ShapeRate);
}
}
//シェイプキーの更新
void Player_Shape() {
//エンターキーが押されたらシェイプキーの設定開始
if (Input_GetKeyboardDown(KEY_INPUT_RETURN)) {
player.ShapeChangeMode = SHAPE_PLAY;
}
if (player.ShapeChangeMode > SHAPE_NONE) Player_ShapeChange();
}
//更新
void Player_Update() {
//中略
//シェイプキーの設定をする関数を最後に追加
Player_Shape();
}キーボードのEnterキーが押されたら指定のシェイプキーの有効率の設定を開始。0.0fから有効率を増やしていき、1.0fになったら今度は減少させ、0.0fになったら設定を終了する。
シェイプキーの番号の取得について、DxLibModelViewerを見れば番号はわかるのだがシェイプキーを追加するたびに番号がずれるためシェイプキーの名前から検索して取得する方がずれを気にしなくていいので楽。
最後にPlayer.hに今回追加した関数を加える。
Player.h
//以下を追加 void Player_ShapeChange(); void Player_Shape();
